SWA kaabli koorimine KNIPEX TubiX® torulõikuriga – kuidas see käib?
SWA kaabli koorimine nõuab kontrollitud lõiget, sest väliskesta all olev terastraatarmeering tuleb läbi lõigata ilma sügavamal asuvat isolatsiooni kahjustamata. KNIPEX on TubiX® 90 31 02 BK torulõikuri ametlikult välja toonud ka SWA-kaabli armeeringu koorimise tööriistana. Õige seadistusega võimaldab see armeeringu ümber ühtlase lõike teha, kuid pärast koorimist tuleb kaabli isolatsioon alati üle kontrollida. KNIPEXi ametlik SWA kaabli koorimise juhend
SWA kaabli koorimine: miks täpne lõige on oluline?
SWA ehk steel wire armoured kaablis paikneb väliskesta all terastraatidest armeering, mille ülesanne on anda kaablile mehaanilist kaitset.
Koorimisel on kaks praktilist probleemi: terastraadid tuleb lõigata võimalikult ühtlaselt ning lõikesügavust tuleb kontrollida, et tööriist ei jõuaks sügavamate isolatsioonikihtideni.
Noa või selleks mitte mõeldud lõikuri kasutamisel sõltub lõikesügavus suuresti käe kontrollist. TubiX annab võimaluse seadistada lõikeratta tööasend kaabli läbimõõdu järgi ning pöörata tööriista ümber kaabli.
Uue kaablitüübi või mõõdu puhul tasub seadistus esmalt proovida kaabli lühikesel proovitükil ja pärast koorimist isolatsioon visuaalselt üle vaadata.
Miks sobib KNIPEX TubiX® SWA kaablile?
KNIPEX TubiX® 90 31 02 BK on algselt torulõikur, kuid KNIPEX nimetab terastraadiga armeeritud SWA-kaabli koorimist selle mudeli ühe kasutusalana. Tootja ametlikul tootelehel on mudel välja toodud nii terastorude lõikamiseks kui ka SWA-kaabli koorimiseks. KNIPEX TubiX® 90 31 02 BK ametlik tooteinfo
QuickLock ja reguleeritav lõikeratas
QuickLock-mehhanism võimaldab lõikeratta kiiresti töödeldava detaili läbimõõdule seada. KNIPEXi ametlike andmete järgi sobib TubiX 90 31 02 6–35 mm läbimõõduga torudele ning torude puhul kuni 2 mm seinapaksusele.
SWA puhul ei tähenda 6–35 mm torulõikuri töövahemik automaatselt, et iga selles läbimõõdus kaabel on ühesuguse armeeringu ja ehitusega. Seadistus tuleb teha konkreetse kaabli järgi.
Lõikeratas ja laagrid
TubiX kasutab kõrgekvaliteedilisest kuullaagriterasest lõikeratast ning nõellaagreid lõikerattas ja juhtrullikutes. Tootja järgi aitavad need lõikerattal ja juhtrullikutel liikuda ühtlaselt ning muudavad lõikamise kergemaks.
TubiX ei ole seega ainult kaablitööriist. KNIPEX nimetab selle kasutusaladena ka vask-, messing- ja roostevabast terasest torude lõikamist ning SWA-kaabli koorimist. KNIPEX TubiX® torulõikurite ülevaade
Kui vajad sarnaste tööde jaoks teisi lahendusi, saad võrrelda ka Tööriistamaailma torulõikurite valikut.
SWA kaabli koorimine KNIPEX TubiX®iga samm-sammult
Järgnev tööjärjekord põhineb KNIPEXi enda SWA-kaabli juhendil. Enne töö alustamist veendu, et kaabel ei oleks pingestatud ning järgi konkreetse paigaldise ja kaabli tootja tööohutusnõudeid.

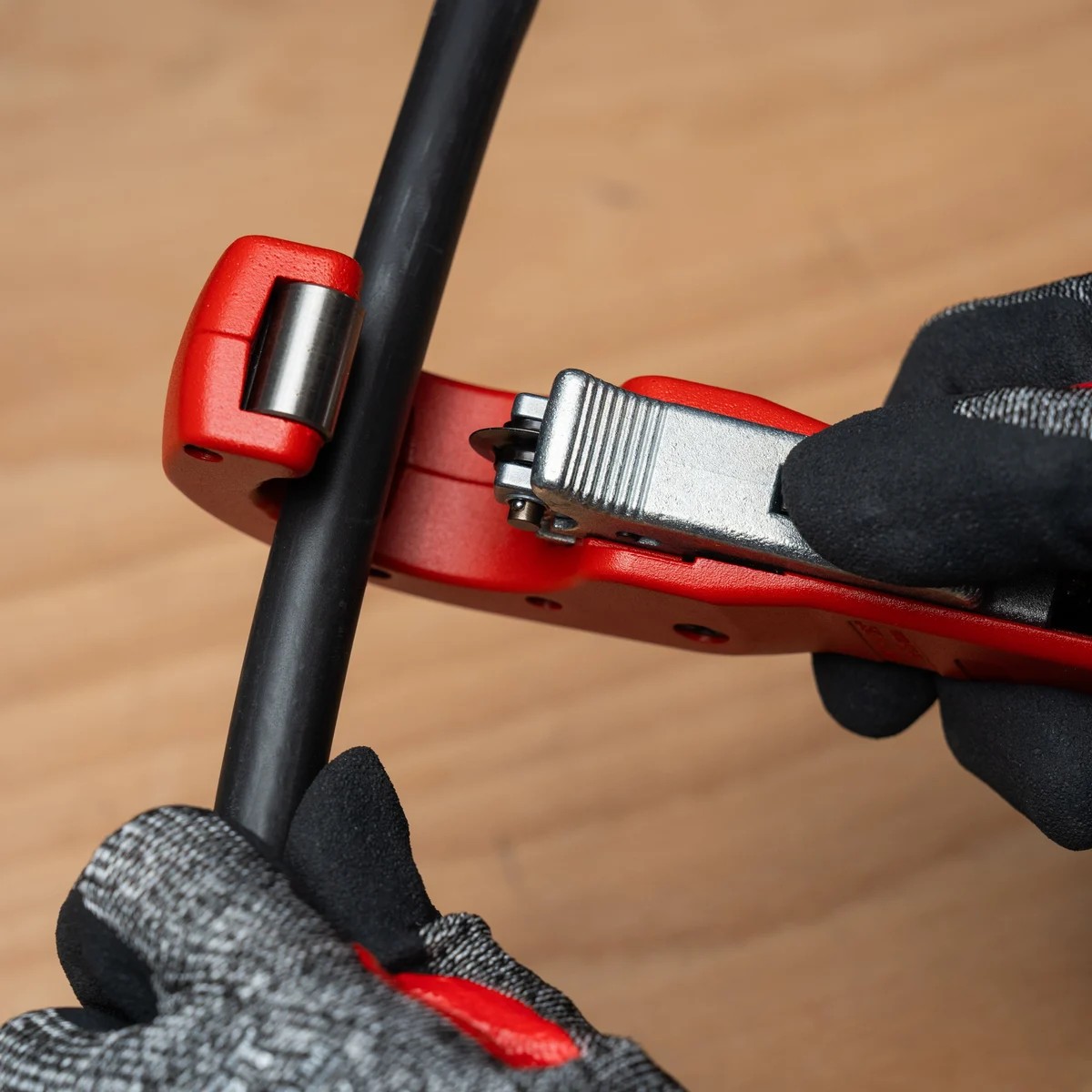

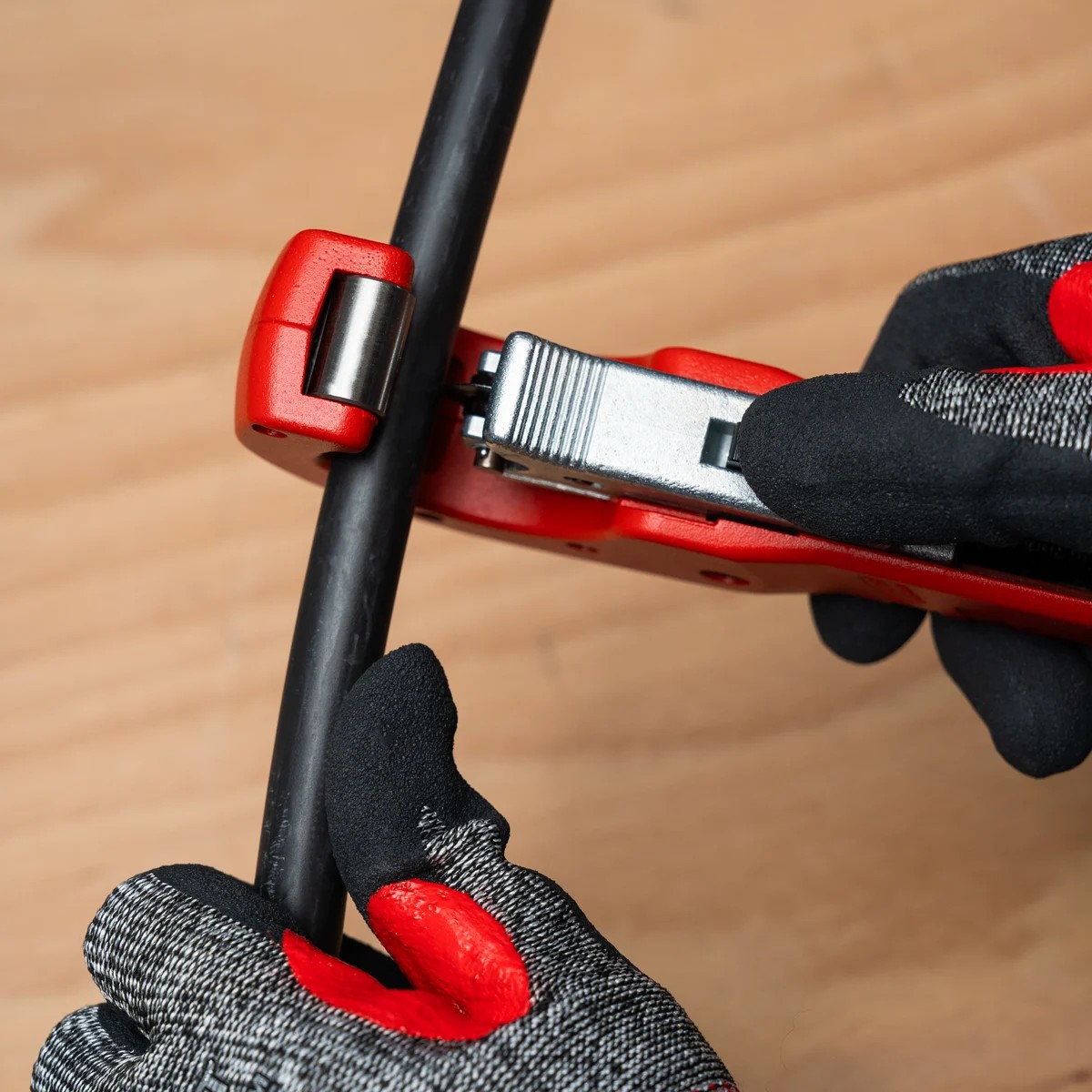

1. Märgi koorimise koht
Mõõda, kui pikk armeeringu ja väliskesta osa tuleb eemaldada, ning märgi lõikejoon. Aseta TubiX kaabli ümber nii, et lõikeratas jääks täpselt märgitud kohale.

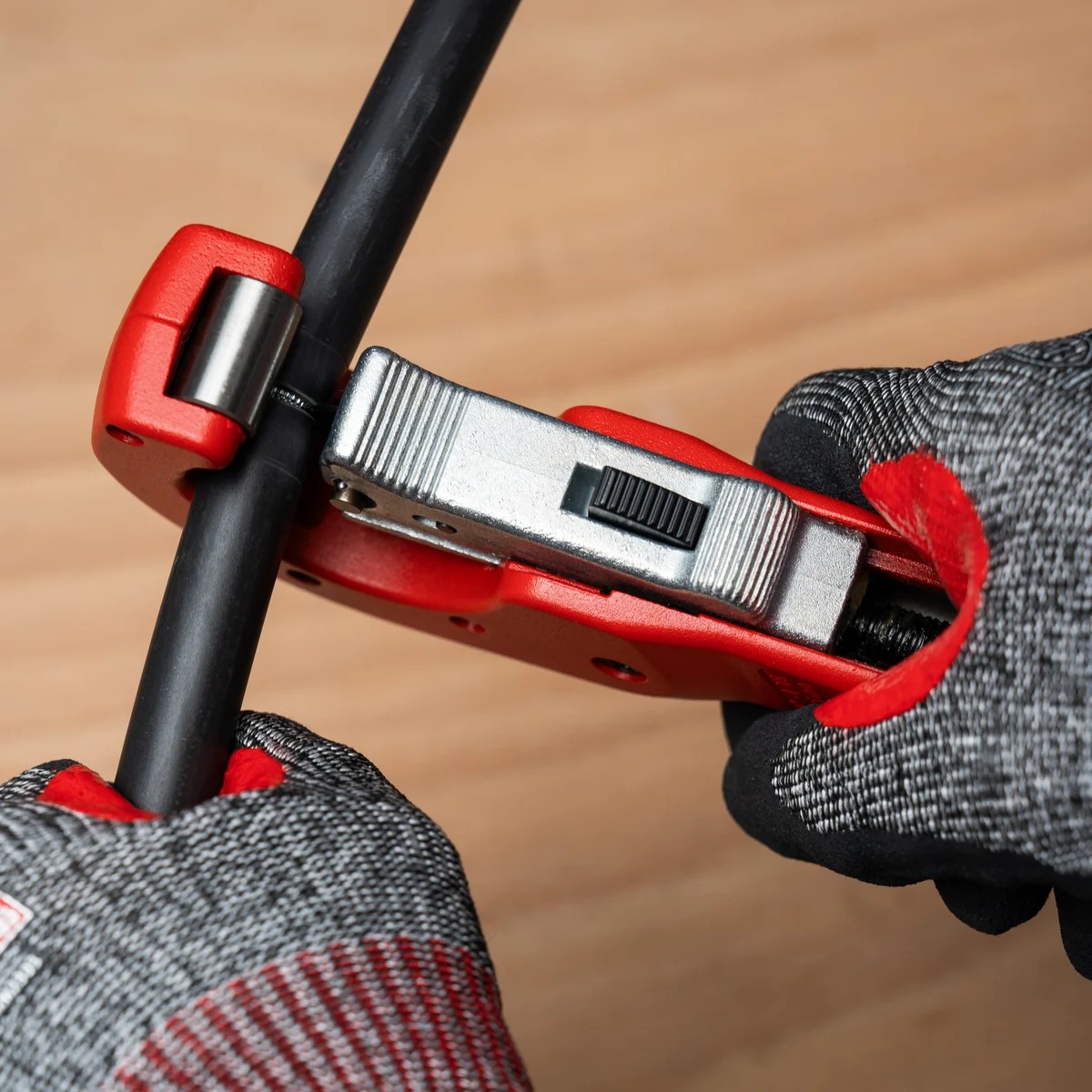

2. Sea tööriist kaabli läbimõõdule
Sulge lõikur kaabli ümber ja reguleeri sinist seadistusnuppu, kuni lõikeratas on armeeringuga kontaktis.
Ära pinguta ratast korraga liiga sügavale. Eesmärk on lõikesügavust suurendada kontrollitult mitme pöörde jooksul.

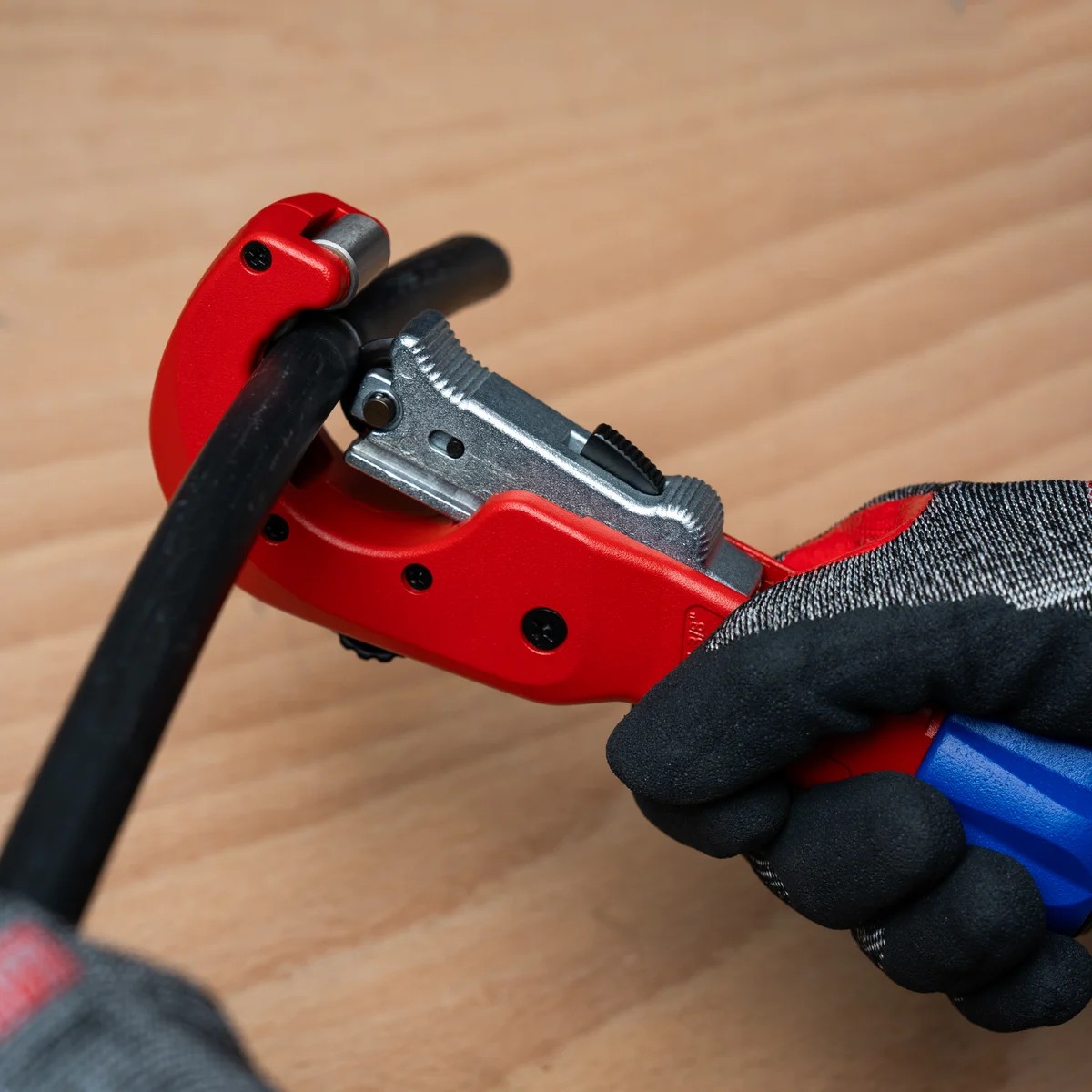

3. Pööra ja pinguta järk-järgult
KNIPEX juhendab pöörama TubiX-i sujuvalt ümber kaabli mõlemas suunas. Mõne pöörde järel pingutatakse seadistusnuppu uuesti ja jätkatakse lõikamist.
Tootja SWA-juhendi järgi kulub näidatud töövõttes ligikaudu 20–30 pööret, kuid tegelik arv sõltub kaablist ja tööriista seadistusest.
4. Vabasta KNIPEX TubiX®
Kui armeering on piisavalt läbi lõigatud, vabasta seadistusnupp ja lõikeratas ning eemalda tööriist kaabli ümbert.

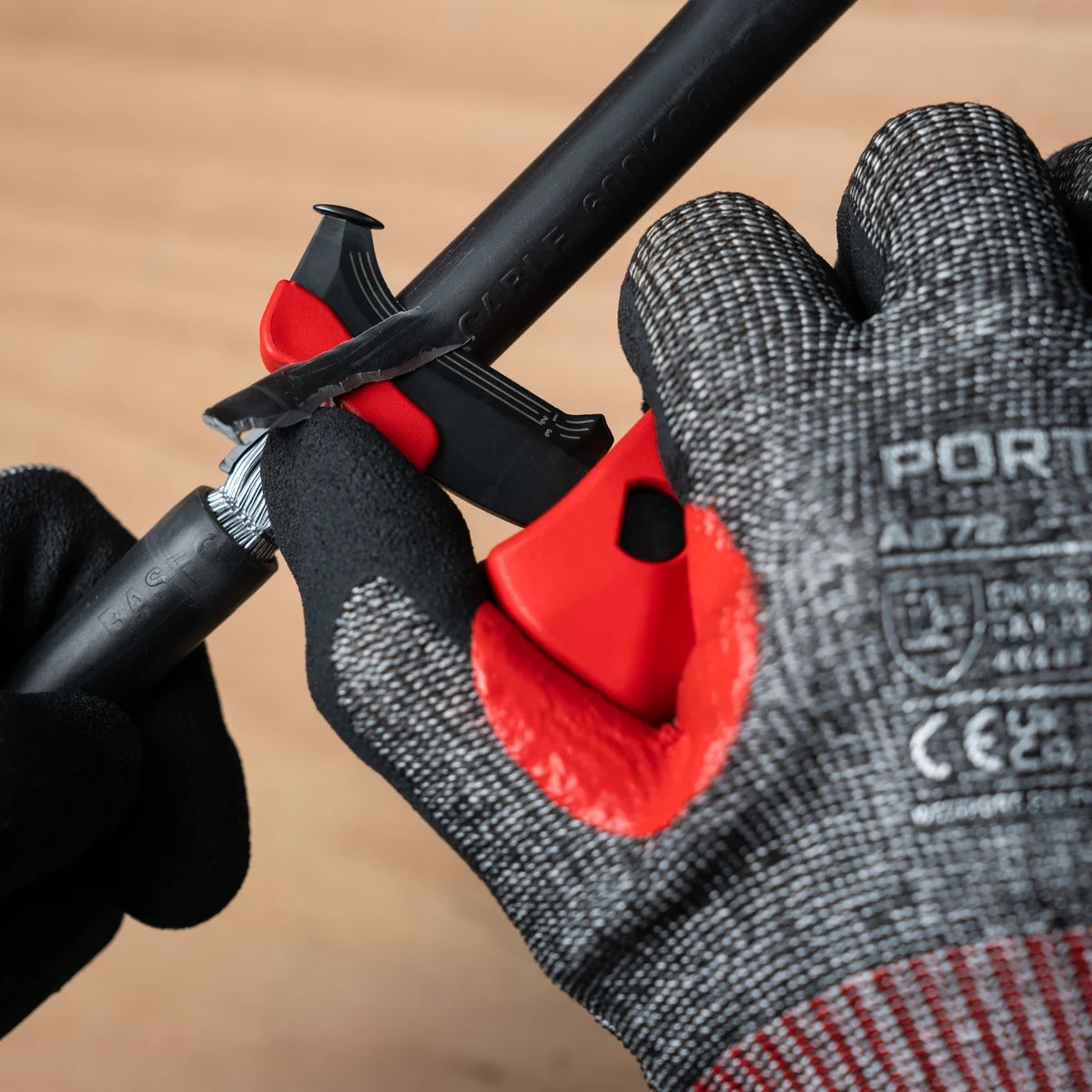

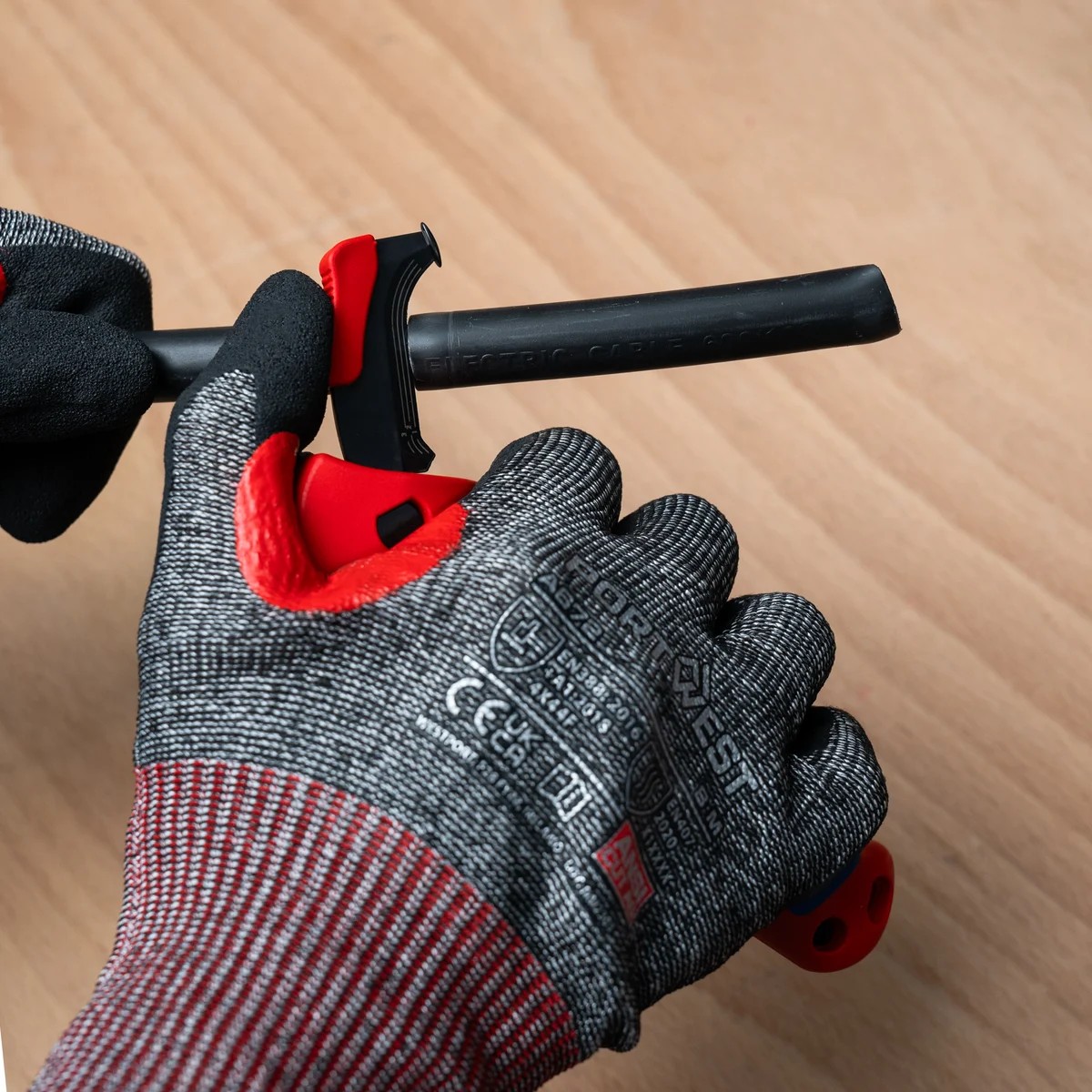

5. Ava väliskest
KNIPEXi tööjärjekorras kasutatakse väliskesta ülejäänud osa avamiseks ettevaatlikult turvanuga. Hoia lõige kontrollitud ja väldi tera suunamist sügavamate isolatsioonikihtide poole.

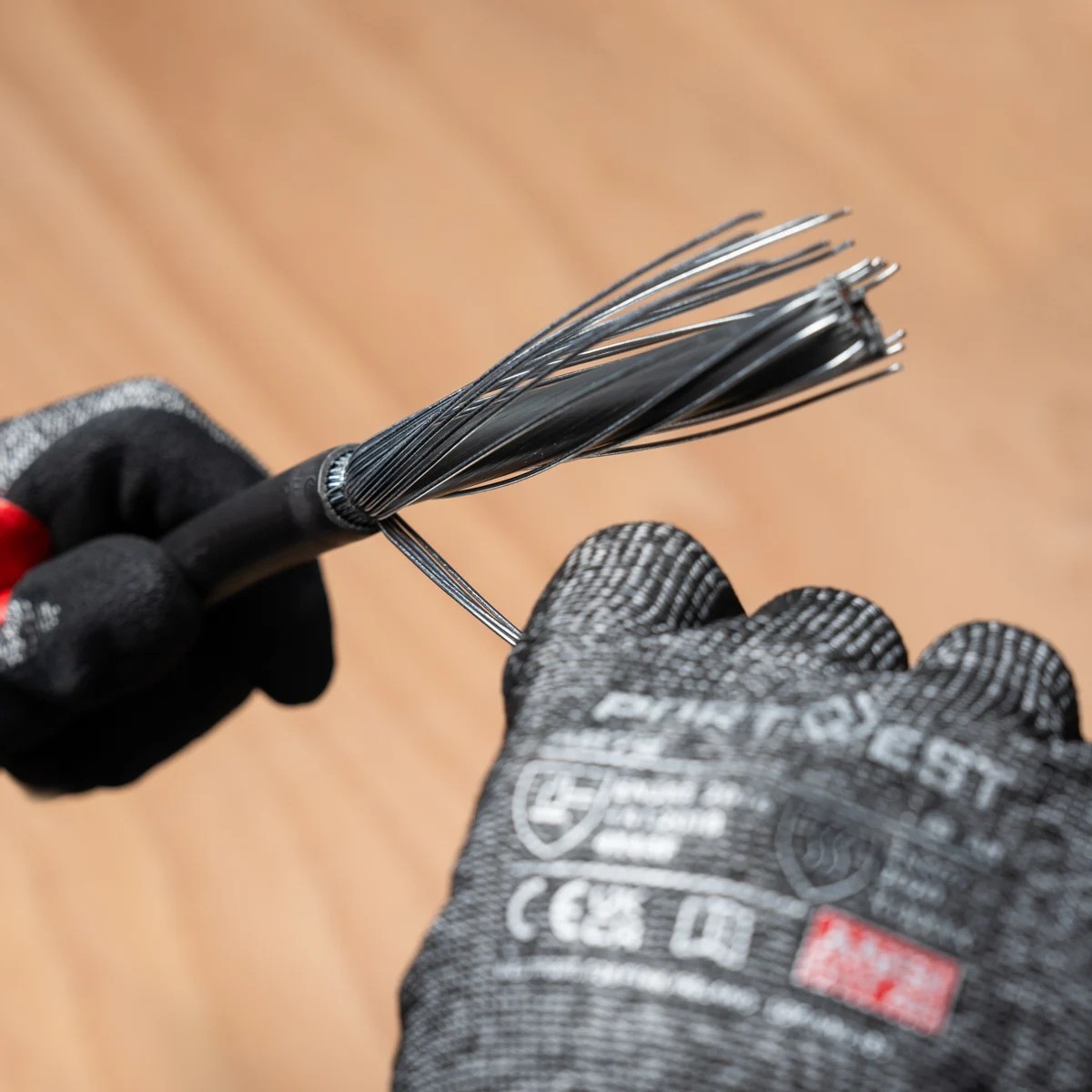

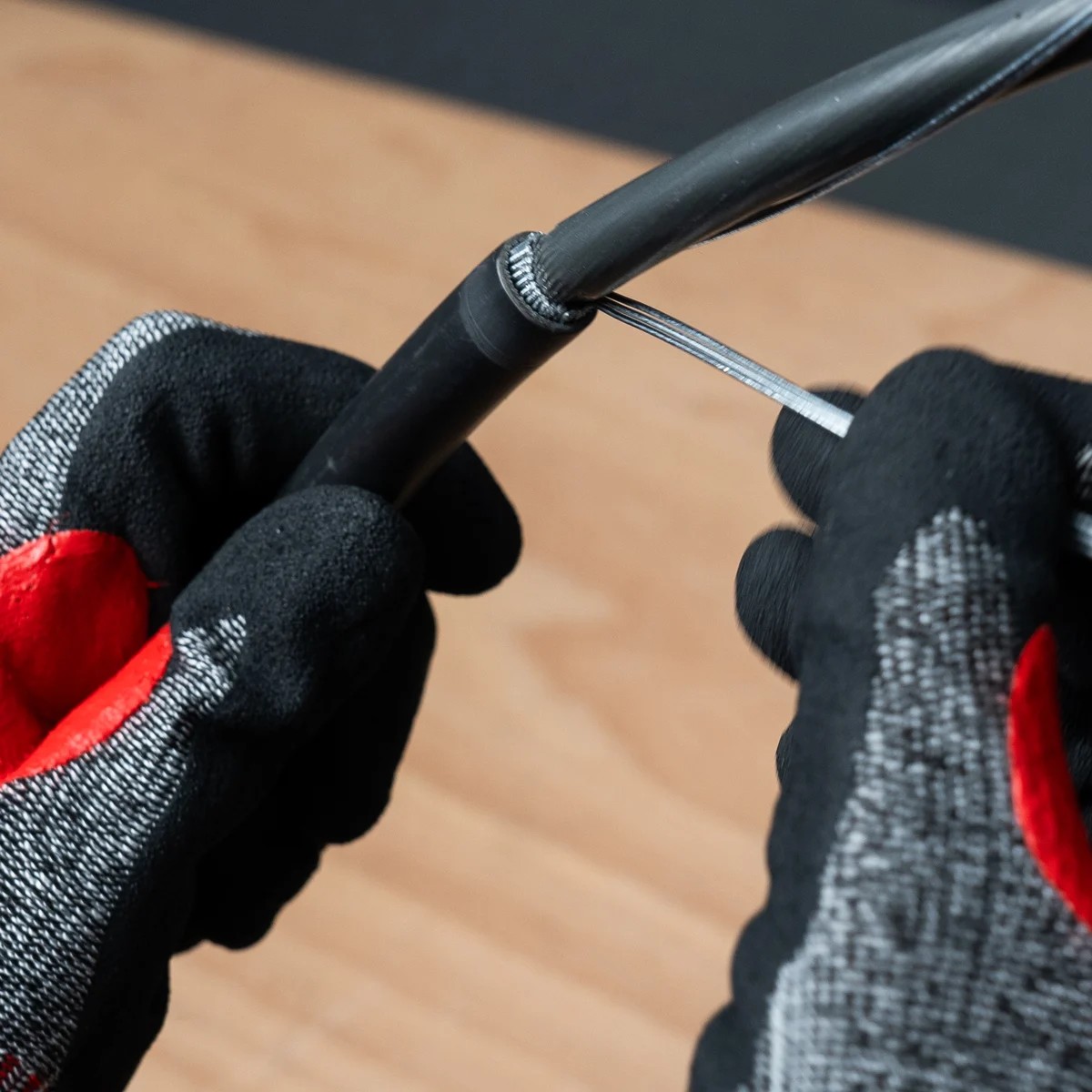

6. Eemalda terastraadid
Painuta läbilõigatud armeeringutraate edasi-tagasi, kuni need eralduvad lõikejoonelt.
Pärast eemaldamist kontrolli lõikeserva ja sisemisi isolatsioonikihte. Kui isolatsioon on saanud vigastada, ei tohiks jätkata nii, nagu kaabel oleks kahjustamata.
Mida tasub KNIPEX TubiX®-i valikul praktiliselt arvestada?
TubiX ei ole vajalik ainult sellepärast, et töö sisaldab SWA-kaablit. Valiku juures tasub hinnata eelkõige töö sagedust ja seda, kas sama tööriista saab kasutada ka torude lõikamisel.
Kui SWA-kaablite lõpetamine on regulaarne tööülesanne, aitab reguleeritava lõikerattaga tööriist muuta töövõtte korratavamaks ning vähendada sõltuvust vabakäelisest lõikamisest. See võib olla oluline näiteks objektil, kus sama tüüpi kaabliühendusi tuleb teha järjest rohkem.
Regulaarse töö puhul ei seisne kasu seega ainult ühe lõike tegemise kiiruses. Oluline on ka see, et töövõtet saab järgmiste kaablite puhul sarnasel viisil korrata ning lõikesügavust järk-järgult seadistada. Suurema töömahu korral võib selline kontrollitavam tööprotsess aidata vähendada ajakulu.
Üksiku SWA-kaabli paigaldamiseks ei pruugi eraldi TubiX-i ost olla põhjendatud. Väikese kasutusmahu korral tasub enne ostu hinnata, millised sobivad töövahendid on juba olemas ning kas uut tööriista hakatakse kasutama ka edaspidi.
Kui TubiX-i kasutatakse lisaks SWA-kaablile ka vask-, messing- või roostevabast terasest torude lõikamiseks, muutub selle kasutusala laiemaks. KNIPEX kinnitab need materjalid TubiX-i kasutusaladena. KNIPEXi TubiX torulõikuri kasutusalad
See võib muuta tööriista investeeringuna põhjendatumaks näiteks elektrikule, paigaldajale või hooldustehnikule, kelle töö hõlmab nii kaabli- kui ka torutöid.
Valikul tasub arvestada ka sellega, et TubiX ei asenda kõiki SWA-kaabli ettevalmistamiseks vajalikke tööriistu. Kaabli täielikuks lõpetamiseks on endiselt vaja sobivaid töövahendeid väliskesta ja sisemiste kihtide töötlemiseks ning konkreetsele ühendusele sobivaid tarvikuid.
Seega on TubiX-i valiku puhul kõige olulisem küsida mitte ainult „kas sellega saab SWA-kaablit koorida?“, vaid ka „kas mul on vaja selle töö jaoks eraldi tööriista?“
KNIPEX TubiX® 90 31 02 BK sobib kõige paremini kasutajale, kes saab selle kontrollitud lõikevõtet kasutada regulaarselt või rakendada sama tööriista ka sobivate torude lõikamisel.
Vaata ja võrdle kõiki KNIPEX käsitööriistu Tööriistamaailmas.
Korduma kippuvad küsimused
Kas KNIPEX TubiX sobib kõikidele SWA-kaablitele?
Ei tasu lähtuda ainult SWA nimetusest. TubiX 90 31 02 ametlik torude lõikevahemik on 6–35 mm, kuid SWA-kaablid erinevad välisläbimõõdu, armeeringu ja konstruktsiooni poolest. KNIPEX kinnitab mudeli sobivust SWA-kaabli koorimiseks, kuid tööriista seadistus tuleb kohandada konkreetse kaabli järgi.
Kas 20–30 pööret on alati piisav?
Ei. 20–30 pööret on KNIPEXi SWA-juhendis toodud ligikaudne töövõte. Pöörete arv sõltub konkreetsest kaablist ja lõikeratta seadistusest.
Kas TubiX välistab sisemise isolatsiooni kahjustamise?
Ei. Kontrollitud lõikeratas aitab lõikesügavust juhtida, kuid valesti seadistatud tööriistaga on kahjustamine endiselt võimalik.
KNIPEX rõhutab ka üldistes kaablikoorimise juhistes lõikesügavuse õige seadistamise tähtsust, et vältida all olevate juhtmete kahjustamist. Seetõttu tuleb seadistus teha järk-järgult ja kaabel pärast koorimist üle kontrollida.
Kas TubiX sobib ka torudele?
Jah. Tegemist on eelkõige torulõikuriga. KNIPEX TubiX 90 31 02 on mõeldud 6–35 mm läbimõõduga vask-, messing- ja roostevabast terasest torude lõikamiseks ning tootja nimetab lisakasutusena ka SWA-kaabli koorimist.
Tööriistamaailma KNIPEX TubiX® 6–35 mm tootelehelt saab vaadata konkreetse mudeli tehnilisi andmeid ja saadavust.
Kokkuvõte
SWA kaabli koorimine muutub TubiX-iga kontrollitavamaks, sest lõige tehakse reguleeritava lõikerattaga ümber kogu kaabli, mitte vabakäeliselt. KNIPEX ise nimetab TubiX 90 31 02 BK ühe kasutusalana SWA-kaabli koorimist.
KNIPEX TubiX® 90 31 02 on eelkõige vajalik kasutajale, kes koorib SWA-kaablit regulaarselt või saab sama tööriista kasutada ka torude lõikamiseks. Harva tehtava töö puhul tasub eraldi tööriista vajadust hinnata töömahu järgi.
Kõige tähtsam on mitte käsitleda TubiX-i veakindla lahendusena: lõikesügavus tuleb seadistada konkreetse kaabli järgi ning sisemised isolatsioonikihid pärast tööd kontrollida.
Küsi julgelt, kui soovid nõu, kas see mudel sobib sinu konkreetsele kaabli läbimõõdule või tööprojekti iseloomule.
